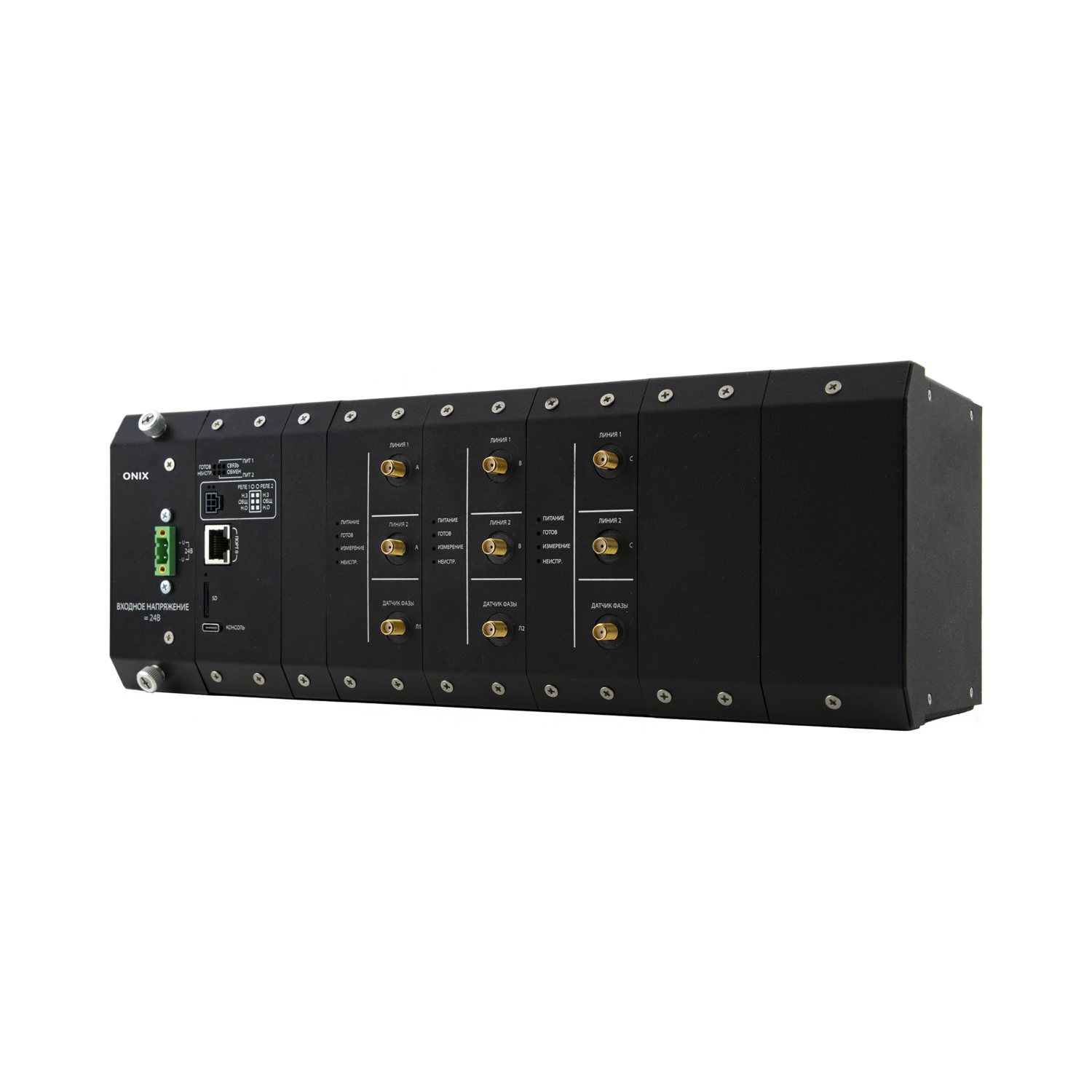

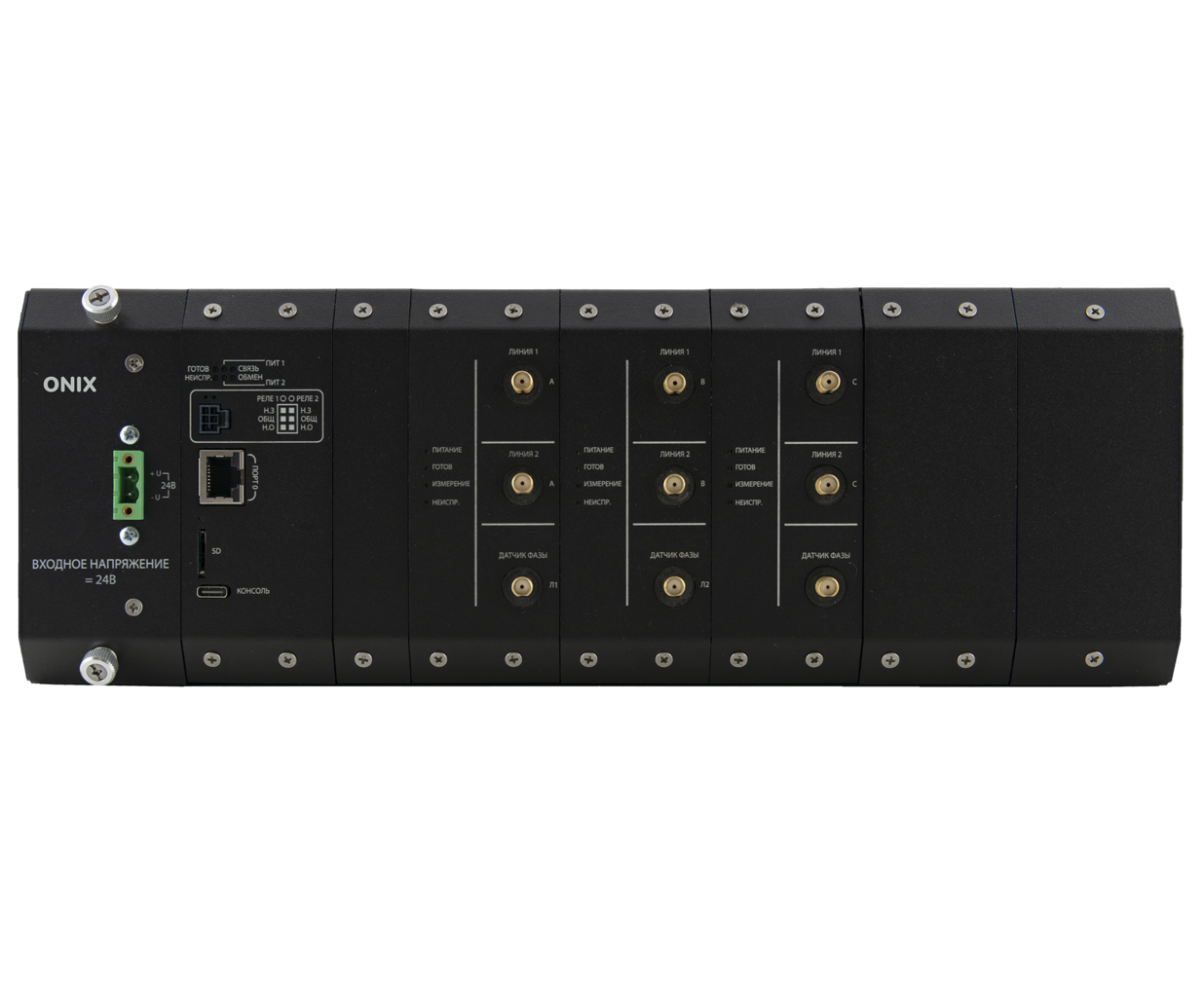

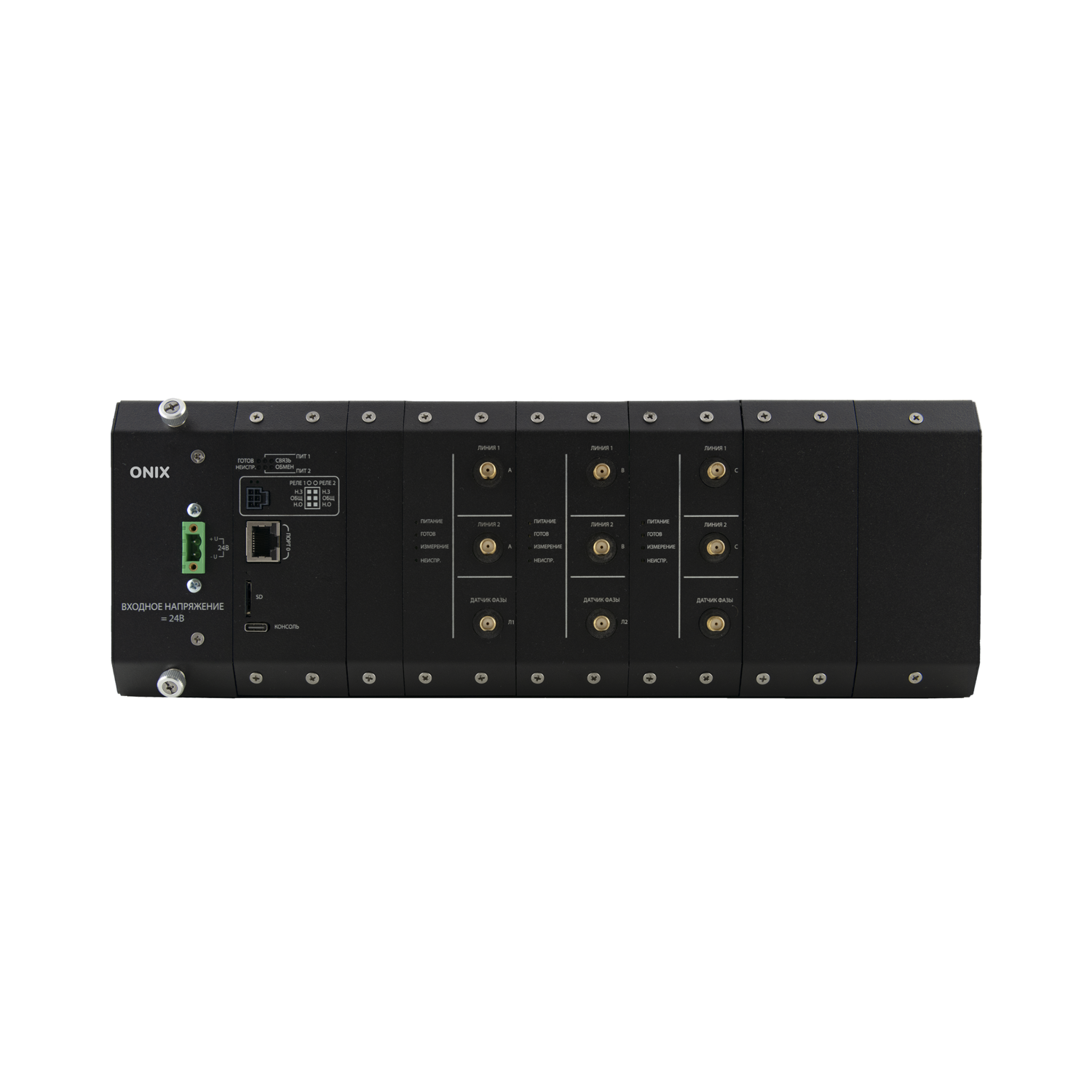

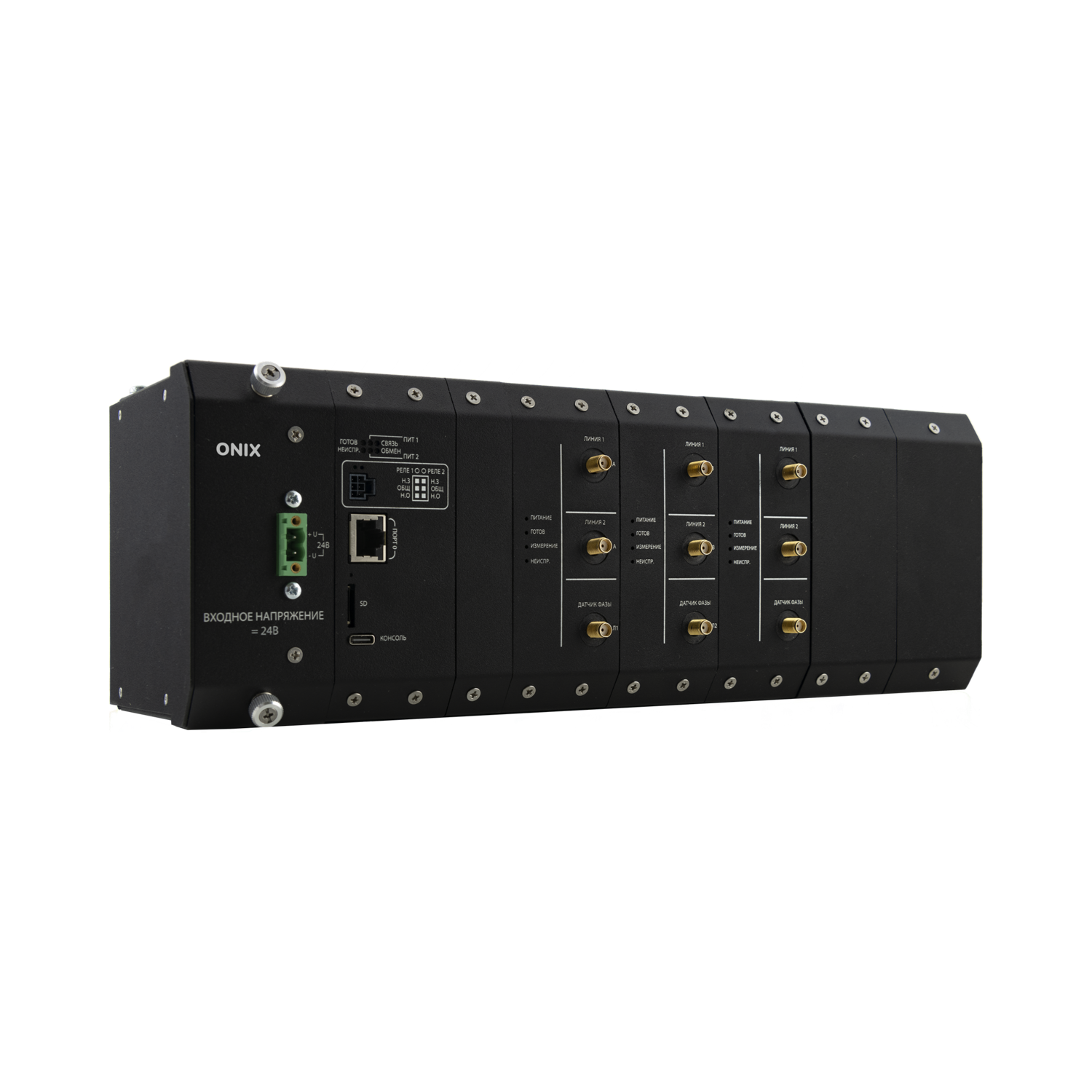

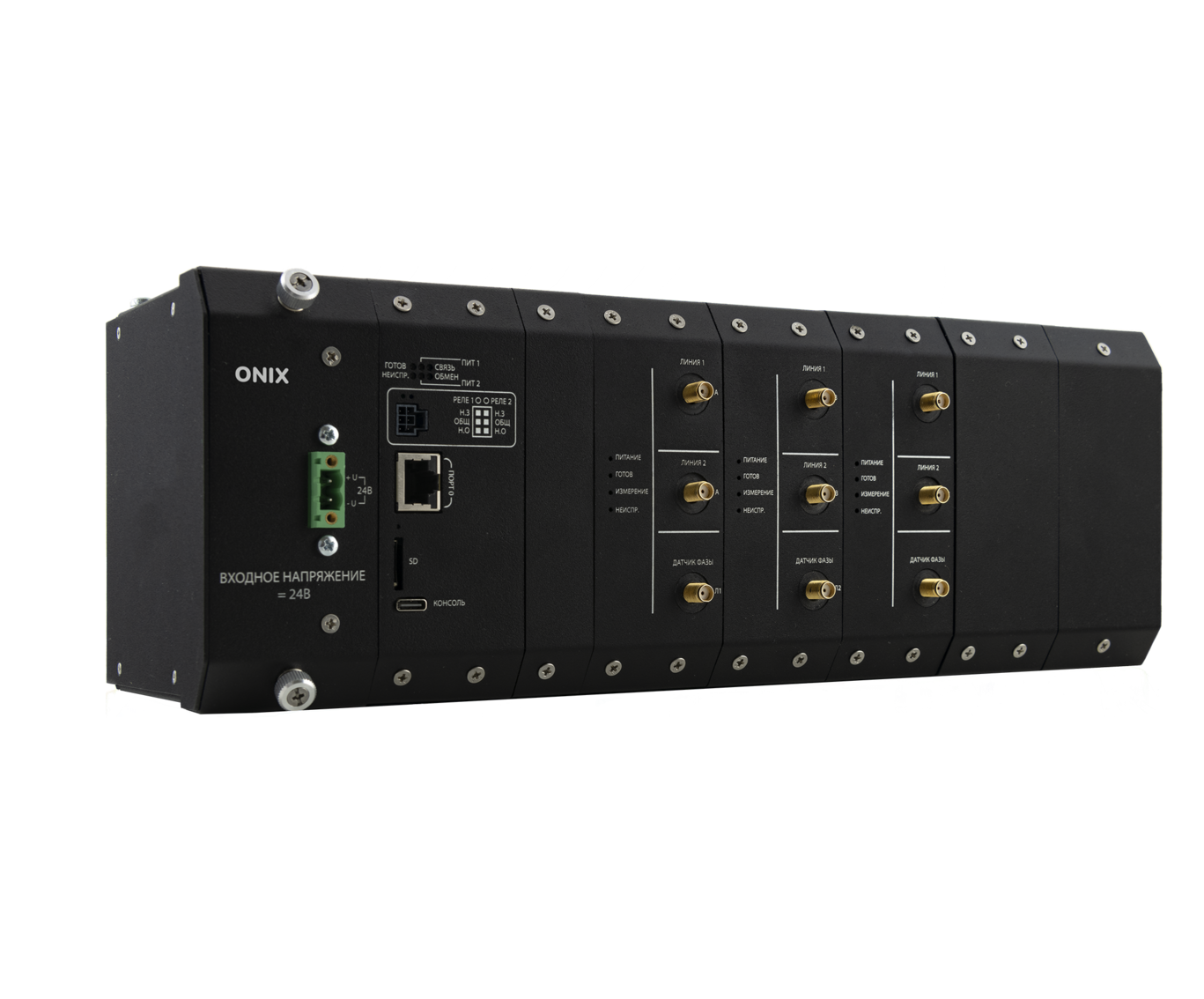

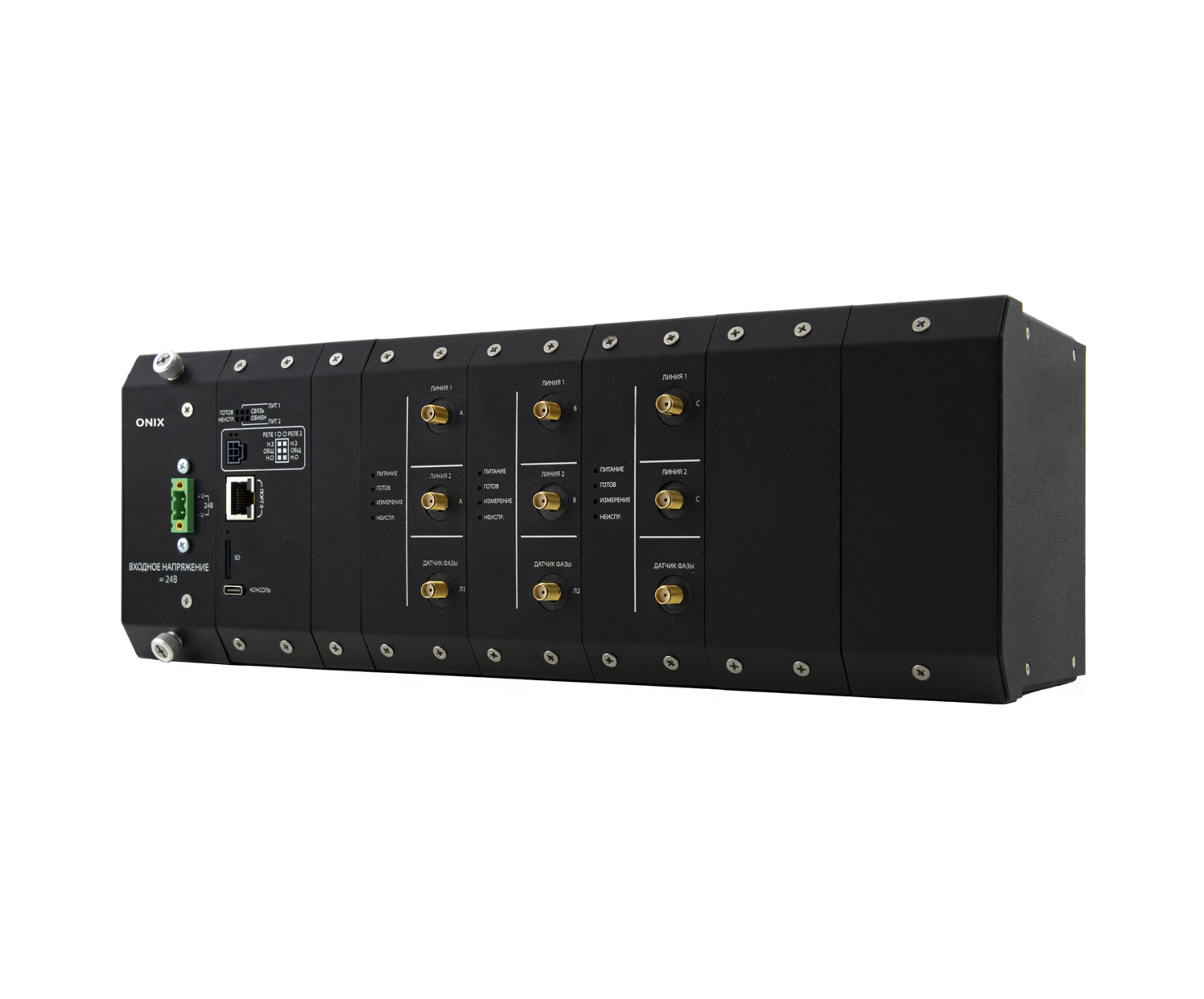

Система мониторинга частичных разрядов ONIX ЧР

Система ONIX ЧР предназначена для непрерывного контроля состояния изоляции кабельных линий под рабочим напряжением. Принцип работы системы основан на анализе импульсов частичных разрядов (ЧР) внутри изоляции силового кабеля и концевых и соединительных муфт.

Система состоит из двух компонентов:

измеритель частичных разрядов ONIX ВЧ
измеритель частичных разрядов ONIX АК

Измеритель частичных разрядов ONIX ВЧ представляет собой устройство анализа и оценки интенсивности и распределения импульсов ЧР. Измерение производится при помощи специализированных датчиков, представляющих собой высокочастотные трансформаторы тока, установленные на проводнике заземления экрана кабеля, в разрыве цепи заземления, или в цепи заземления емкостного датчика. Конкретный тип датчика выбирается исходя из типа и особенностей контролируемого оборудования. Прибор обеспечивает возможность эффективно отстраиваться от наводок высокочастотных помех на контролируемый объект.

Измеритель частичных разрядов ONIX АК осуществляет диагностику ЧР и контроля состояния концевых и промежуточных соединительных муфт высоковольтных кабельных линий. Диагностика осуществляется на основе регистрации и анализа ЧР акустическим методом, имеющим высокую чувствительность при поиске дефектов в изоляции любого типа. Из-за интенсивного затухания акустических сигналов по длине кабеля, зона чувствительности акустических датчиков обычно не превышает ±1 метр.

Системой осуществляется сохранение всех исходных данных, что позволяет применять к данным новые алгоритмы контроля изоляции.

Характеристика	Значение
Количество каналов регистрации ЧР	3 или 6
Рабочее напряжение контролируемых объектов	от 3 кВ и выше
Частотный диапазон регистрируемых импульсов, МГц: HF UHF	0,1 - 20,0 400-1500,0
Интерфейс передачи данных	Ethernet
Объем памяти для хранения архива выполненных измерений ЧР, Мб	256
Количество встроенных выходных реле сигнализации (сухой перекидной контакт)	2
