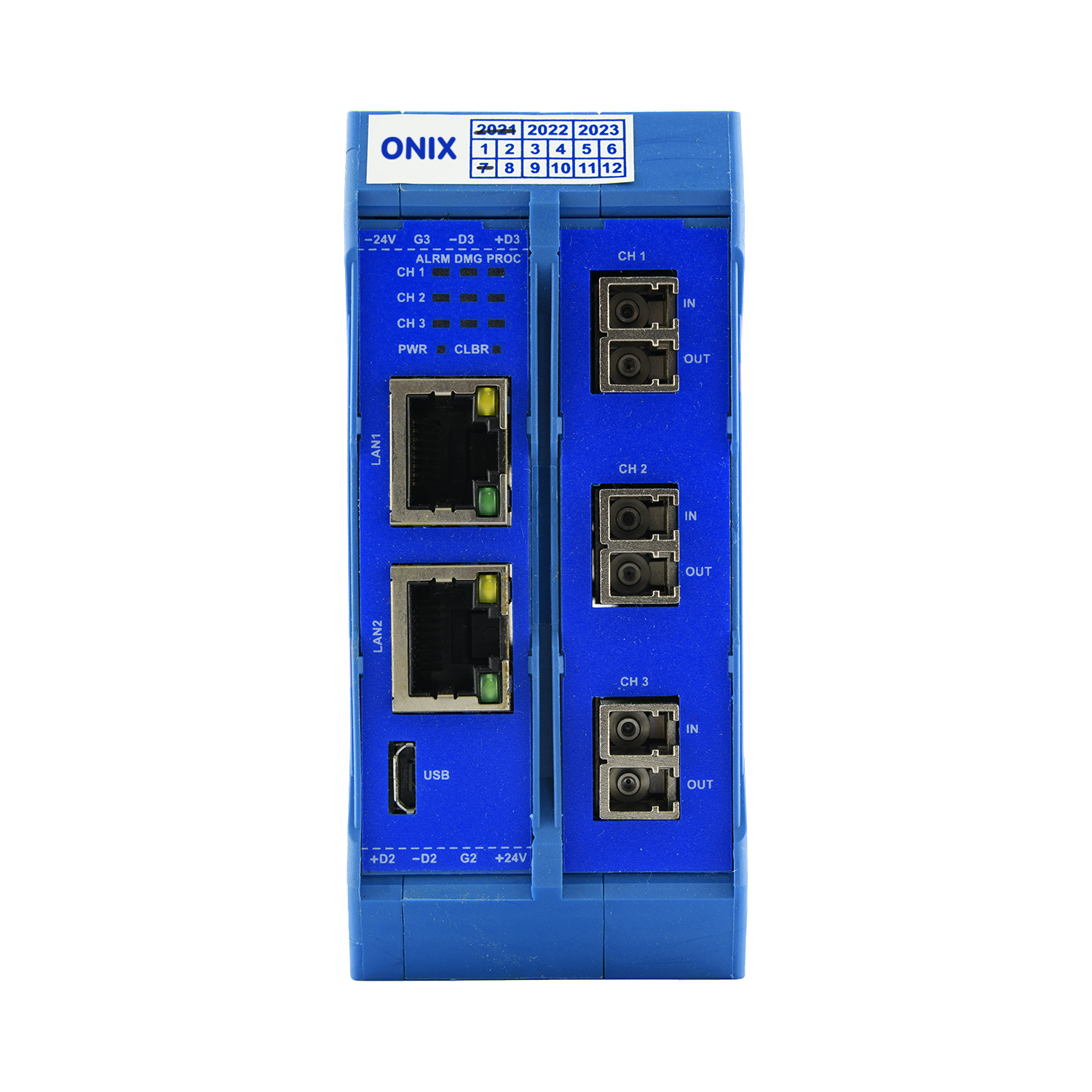

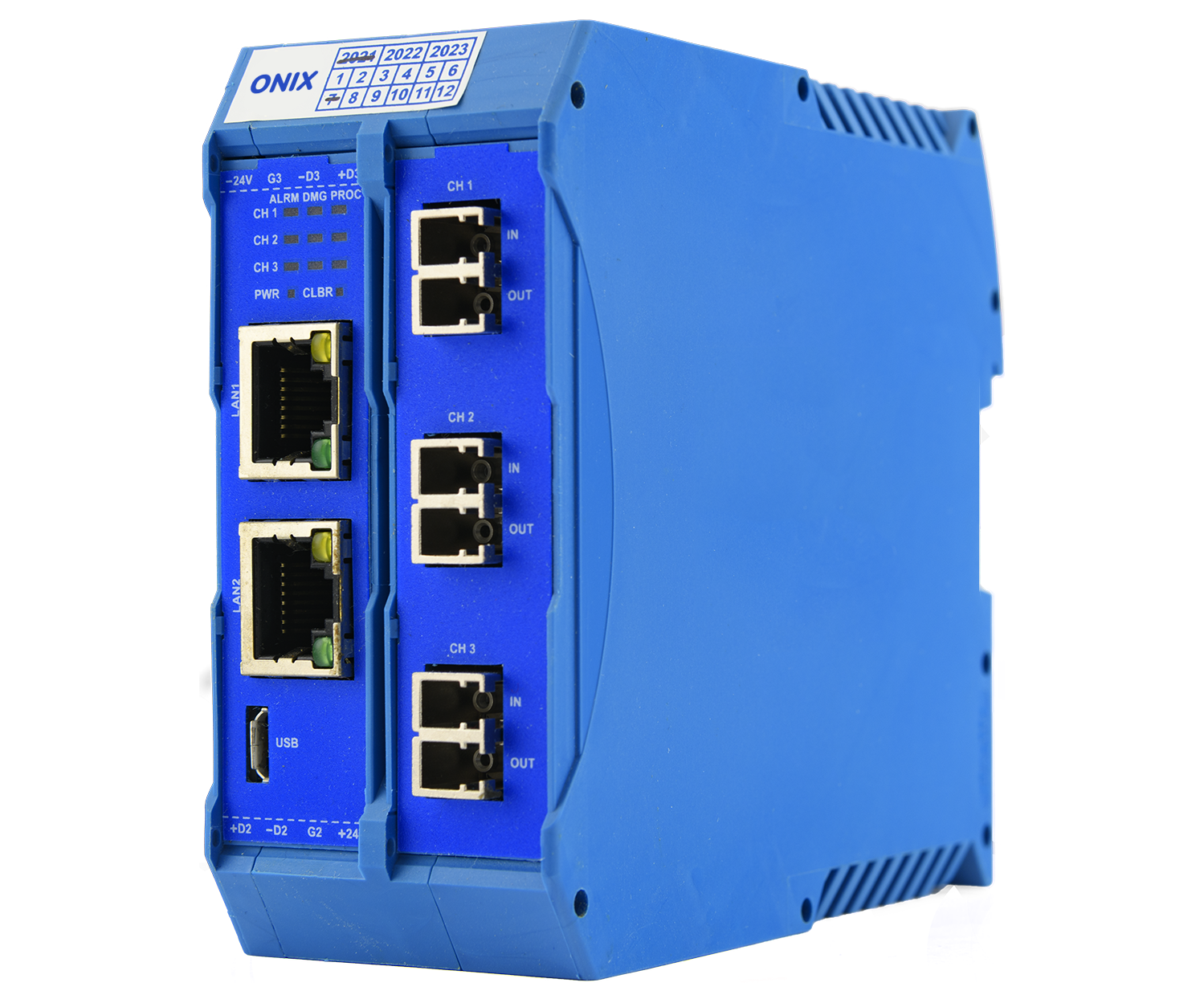

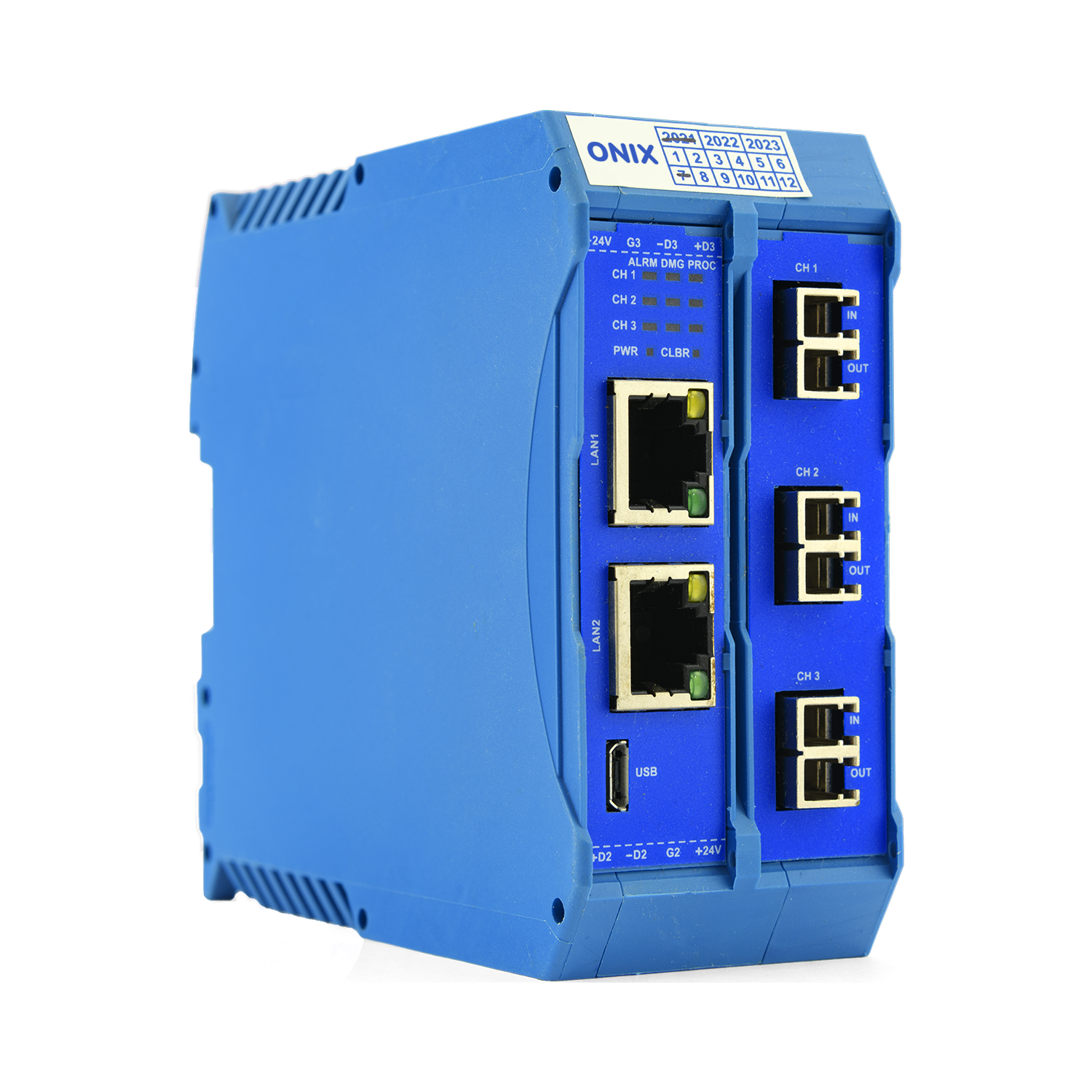

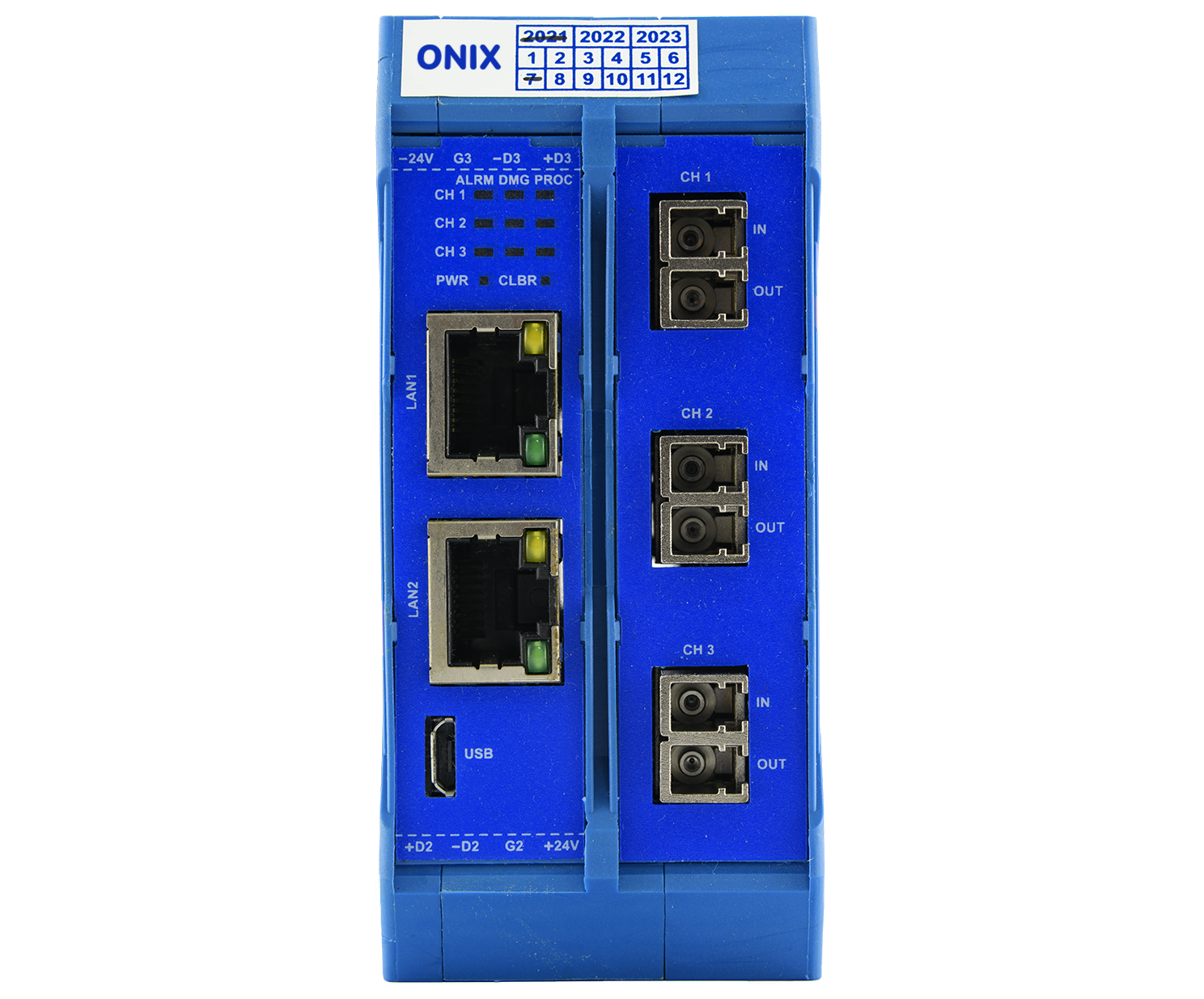

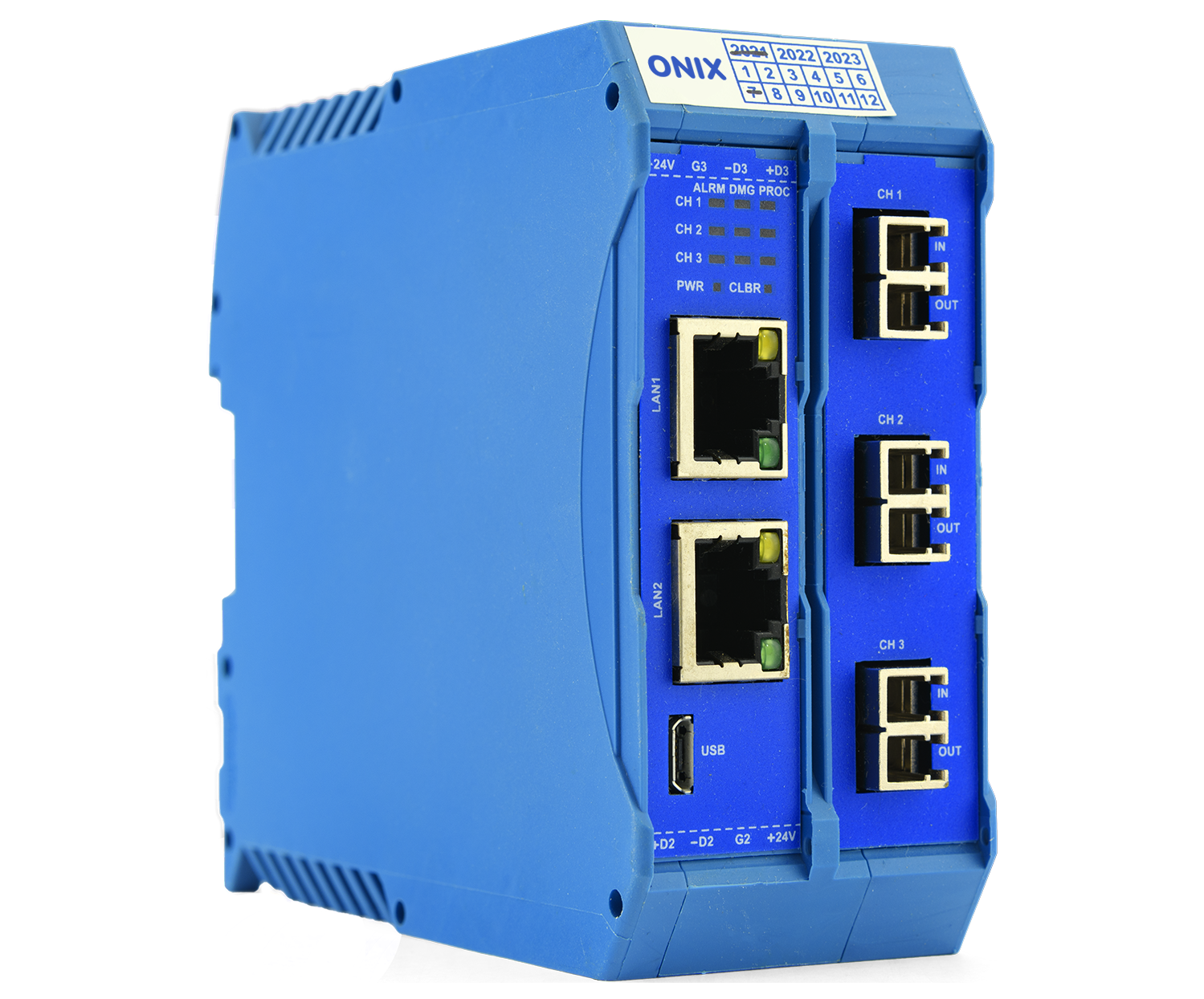

Система охранной сигнализации ONIX SGS

Система охранной сигнализации волоконно-оптическая с сенсорами точечного типа ONIX SGS предназначена для использования в составе комплексов технических средств охранной и тревожной сигнализации.

В состав системы входят магнито-контактные оптико-волоконные извещатели (Датчики прерывания светового потока). Датчики работают на основе перекрываемого оптического коллиматора, к которому подваривается двухжильный оптический кабель. Датчик срабатывает при открытии дверки кабельного колодца.

Блок оптического датчика может быть выполнен по одному из двух принципов:
Механический концевой выключатель (в виде кнопки, ролика или рычажного типа), внутри которого размещен перекрываемый оптический коллиматор.
Магнитоконтактный извещатель, состоящий из блока оптического датчика и блока магнита. Блок магнита состоит из такого же корпуса, в котором размещается постоянный магнит. При приближении блока постоянного магнита к неподвижно закрепленному блоку оптического датчика происходит открытие шторки, перекрывающей оптический канал.

Система обеспечивает:
контроль и индикацию состояния оптических датчиков охранной, тревожной сигнализации;
отображение состояния каждого шлейфа сигнализации на встроенных индикаторах;
формирование извещения о тревоге с помощью выходных контактов сигнальных реле и/или по каналам цифровой связи.

Характеристика	Значение
Характеристики каналов питания
Количество каналов питания	1 или 2 DC 1 или 2 AC/DC
Тип напряжения питания	DC или AC/DC
Номинальное напряжение питания, В	24 или 110; 220
Рабочий диапазон напряжения питания, В	от 9 до 50 DC или от 90 до 265 (АС); от 100 до 365 (DC)
Потребляемая мощность, ВА, не более	16
Оптические каналы подключения датчиков
Количество оптических портов устройства	3
Тип оптических портов	LC
Длина волны, нм	1 310
Тип волоконной линии	одномодовая
Выходная мощность излучения по каналу, не менее, дБм	10
Чувствительность по каналу, не хуже, дБм	-55
Оптический бюджет канала, дБ	15
Интерфейс RS-485
Количество интерфейсов RS–485	1 – 3
Скорость обмена данными, бит/с	2 400 – 115 200
Протоколы передачи данных	МЭК 60870-5-101 (slave); Modbus RTU
Максимальная длина линии связи, м	1 200
Интерфейс Ethernet
Количество интерфейсов Ethernet	1 – 2
Скорость обмена данными, Мбит/с	10/100
Протоколы передачи данных	МЭК 60870-104; МЭК 61850; PTP; PRP
Конструкция
Корпус	пластик
Крепление	на DIN-рейку
Габаритные размеры, мм, не более	45×99×118 / 67,5×99×118 / 90×99×118
Масса, кг	0,5 / 0,8 / 1,0
Характеристики надежности
Средняя наработка на отказ, часов	150 000
Средний срок службы, лет	не менее 10 лет
Рабочие условия эксплуатации
Температура окружающего воздуха, °С	от -40 до +70
Относительная влажность воздуха при температуре +30 °С и ниже, %	100
Атмосферное давление воздуха, кПа	60 ÷ 106,7
