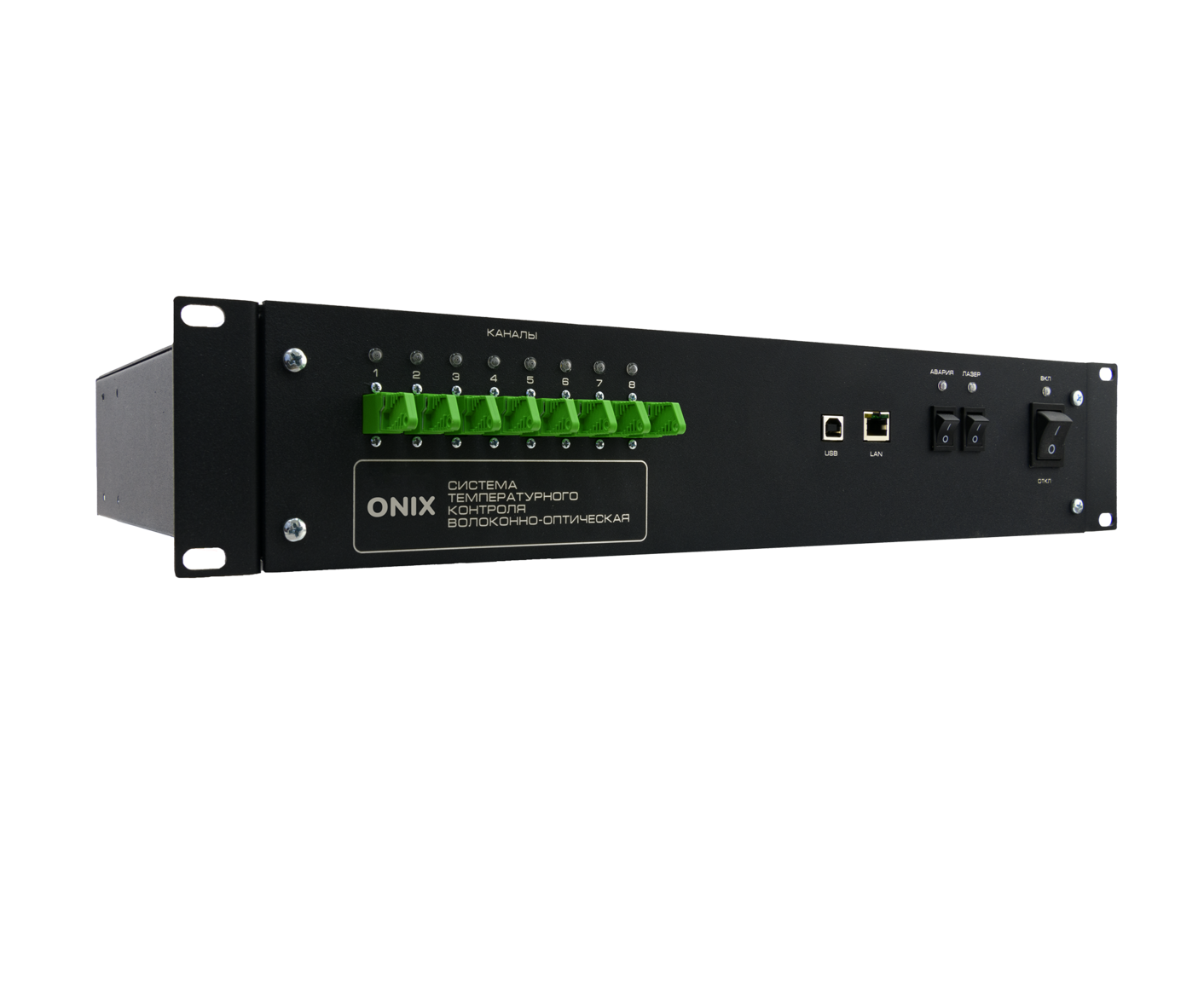

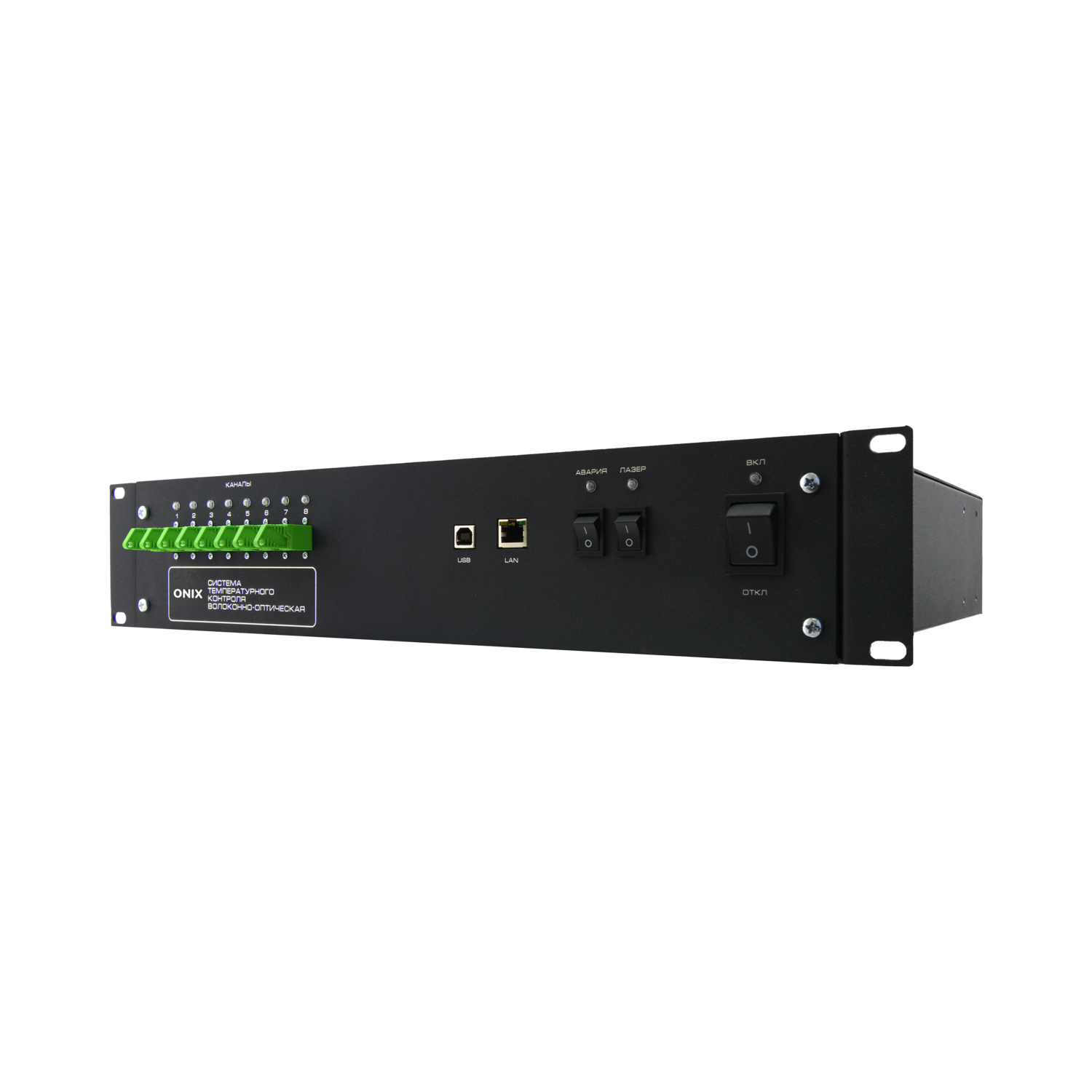

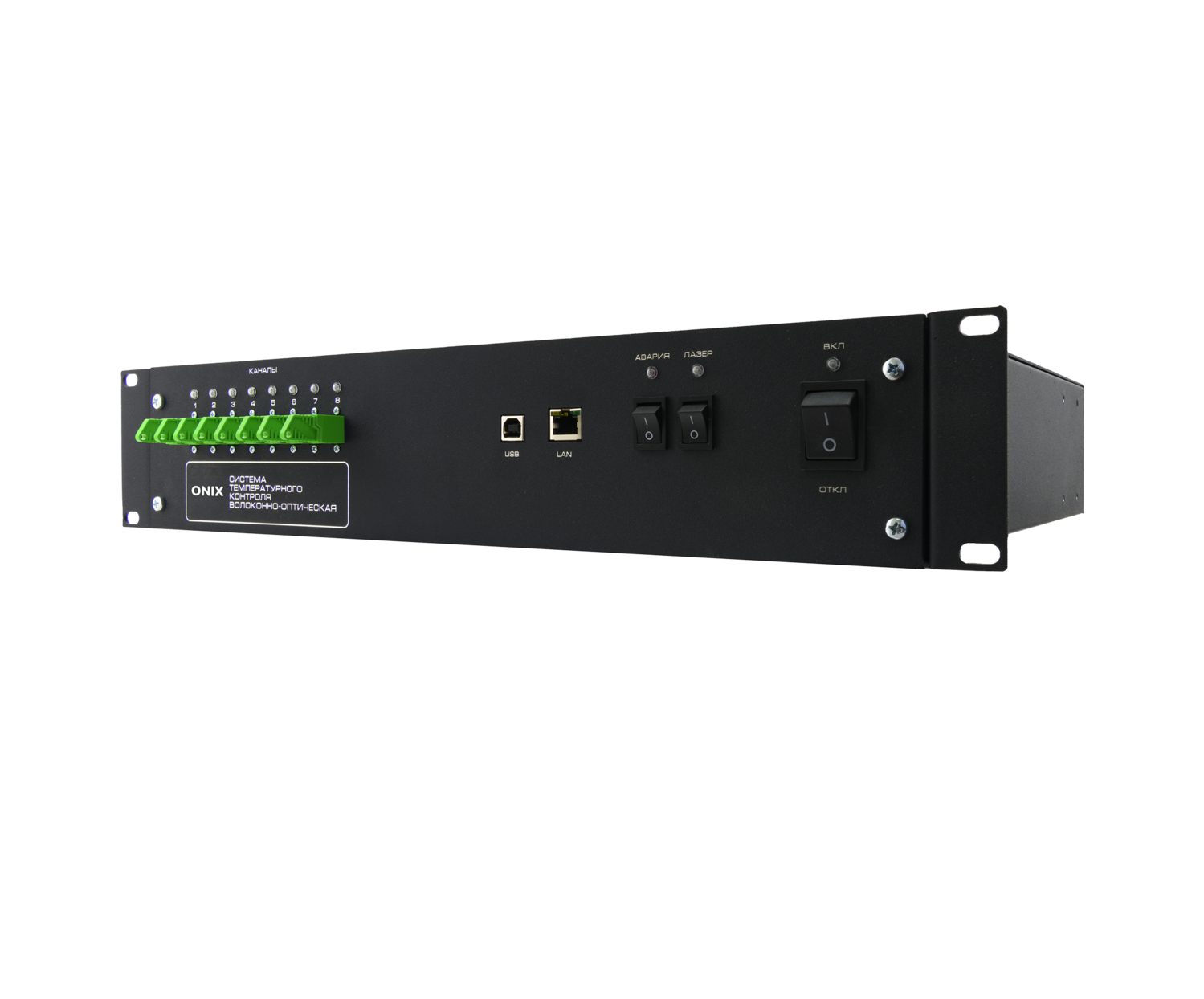

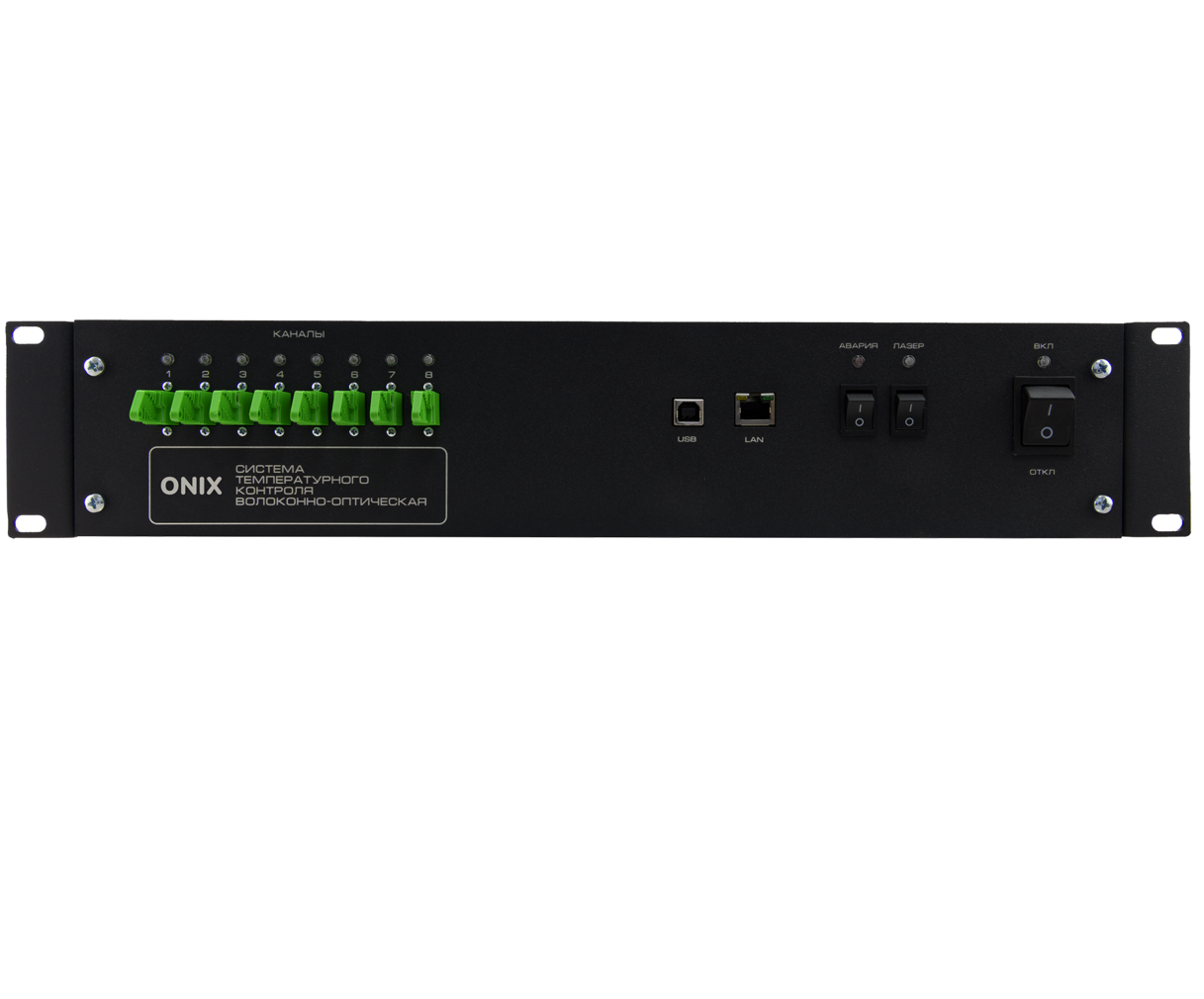

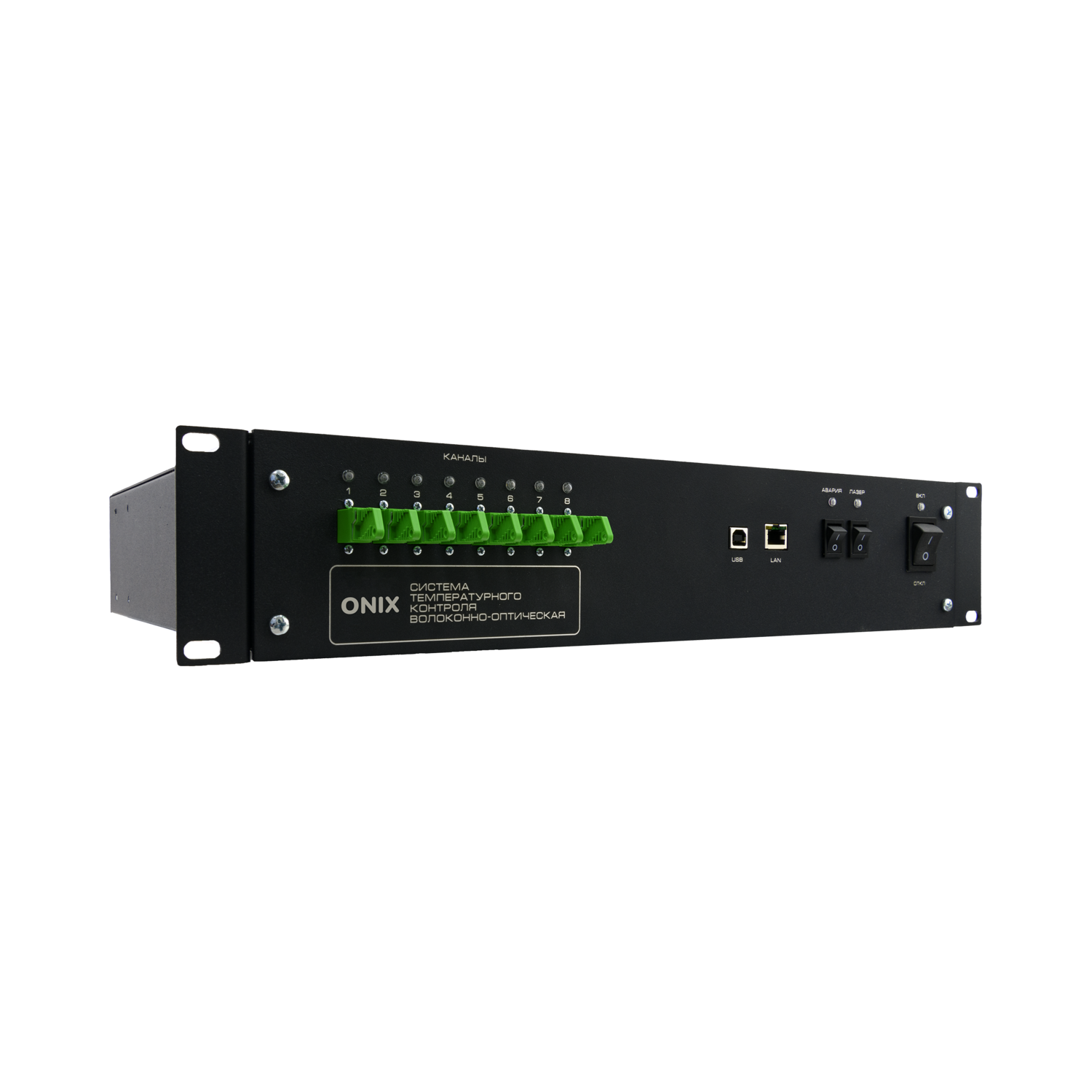

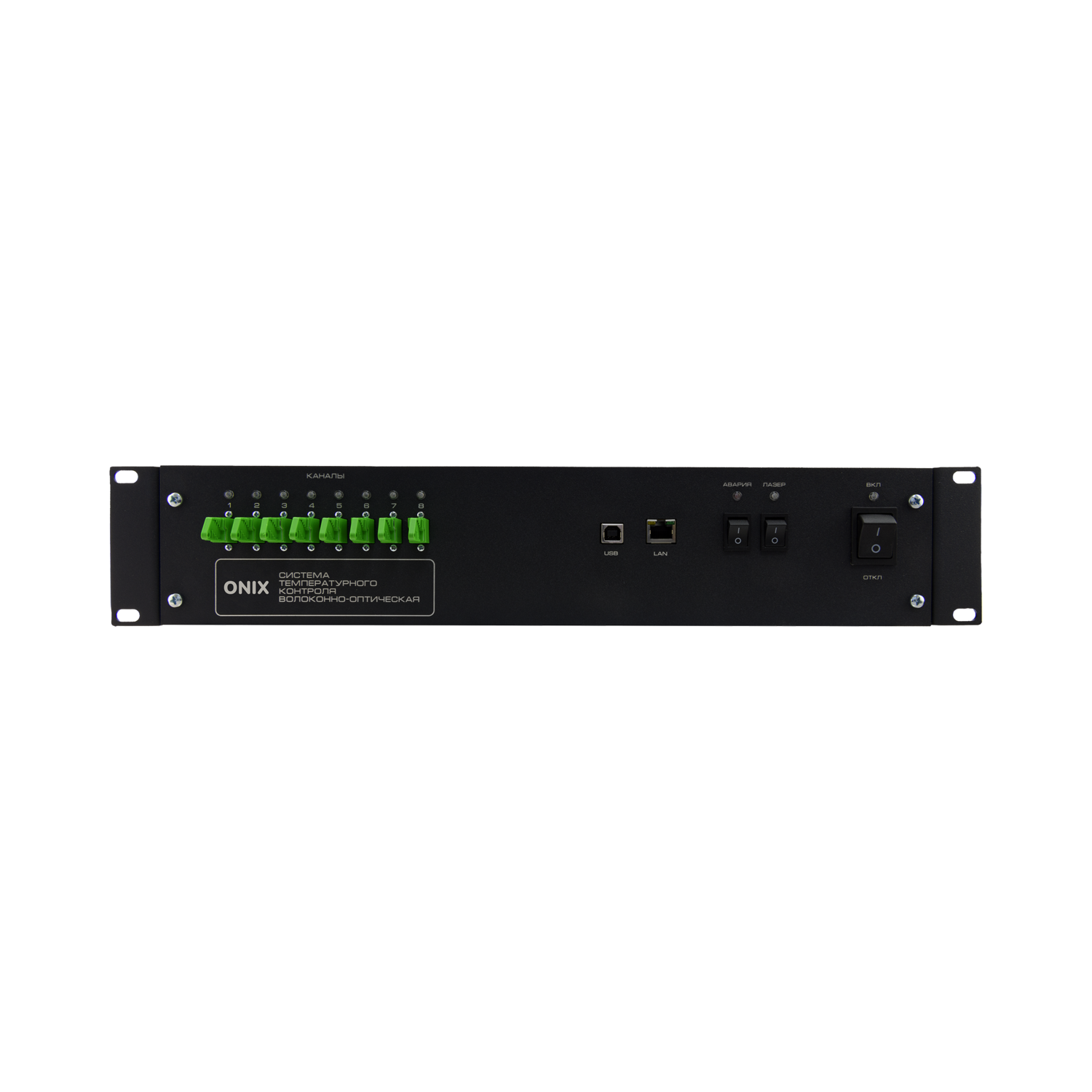

Система температурного контроля СТК ONIX

Система температурного контроля волоконно-оптическая с сенсором распределённого типа СТК ONIX предназначена для измерения, регистрации, обработки, отображения и передачи на вышестоящий уровень (АСУ ТП, ДП, ЦУС и т.д.) информации о непрерывном температурном профиле вдоль всей длины подключаемого волоконно-оптического кабеля (далее по тексту ВОК). СТК применяется для мониторинга кабельных линий 110-500 кВ по многомодовому или одномодовому ВОК, как встроенному в силовой кабель, так и проложенному отдельно. СТК может быть использована как индивидуально, так и в составе централизованной системы мониторинга энергетической компании.

СТК является комплектным и полностью готовым к работе изделием: снабжено всеми требуемыми компонентами для организации связи, а также обеспечивает сбор и передачу полного объема телеинформации. В основу СТК заложены стандартные принципы построения системы отображения. СТК имеет открытую, масштабируемую и расширяемую архитектуру с применением решений на основе стандартов серии МЭК и открытых протоколов обмена данными.

Основные преимущества СТК:
  • Определение события (перегрев, обрыв и т.д.) с геодезическими координатами для оперативного реагирования.
  • Функция прогноза нагрузки КЛ для возможности балансирования нагрузки.
  • Ведение архива температурных профилей КЛ для отслеживания долгосрочной динамики температурных аномалий.
  • Применение на высокоавтоматизированных подстанциях.

ХарактеристикаЗначение
Максимальная длина оптоволокна, км40
Диапазон длин при детектировании (в зависимости от модификации), м1÷40000
Количество каналов измерения, шт.до 16
Шаг измерения по длине сенсора, мот 0,25 до 1,0
Минимальное время единичного измерения, с3
Разрешающая способность измерения температуры, °С0,005
Время установления рабочего режима, мин, не более10
Точность определения обрыва, м±1
Тип оптического волокнаMM (тип 50/125 или 62,5/125 ITU-T G.651)
SM (тип 9/125 ITU-T G.652 или ITU-T G.654)
Оптические разъемыE2000-APC или FC/APC
Длина волны источника излучения, нмот 975 до 1 550
Режим работыНепрерывный
Наличие движущихся частейОтсутствуют
ИнтерфейсыRS232/RS485, USB, RJ45
Протоколы обменаМЭК 61850-8-1 MMS, МЭК 61850-8-1 GOOSE, МЭК 60870-5-104, DNP3, Modbus TCP, МЭК 60870-5-101, Modbus RTU, SNMP v1/v2/v3, OPC DA 2.05a (3.0), VISA
Протоколы резервирования связиRSTP, PRP, HSR
Технология взаимодействия с базой данныхКлиент-Сервер
Глубина хранения данных, мес.Не менее 20
Напряжение питания (в зависимости от модификации), В100÷265 АС
Напряжение питания (в зависимости от модификации), В10÷30 DC
Потребляемая мощность, Вт, не более20
Время автономной работы (при наличии СБП), ч8,5
Средний срок службы, лет, не менее25
Рабочие условия эксплуатации
Температура окружающего воздуха, °Сот -60 до +70
